Boîte de distribution de puissance basse tension XF

Maison / Produits / Appareillage de basse tension / Boîte de distribution de puissance basse tension XF

Appareillage de basse tension

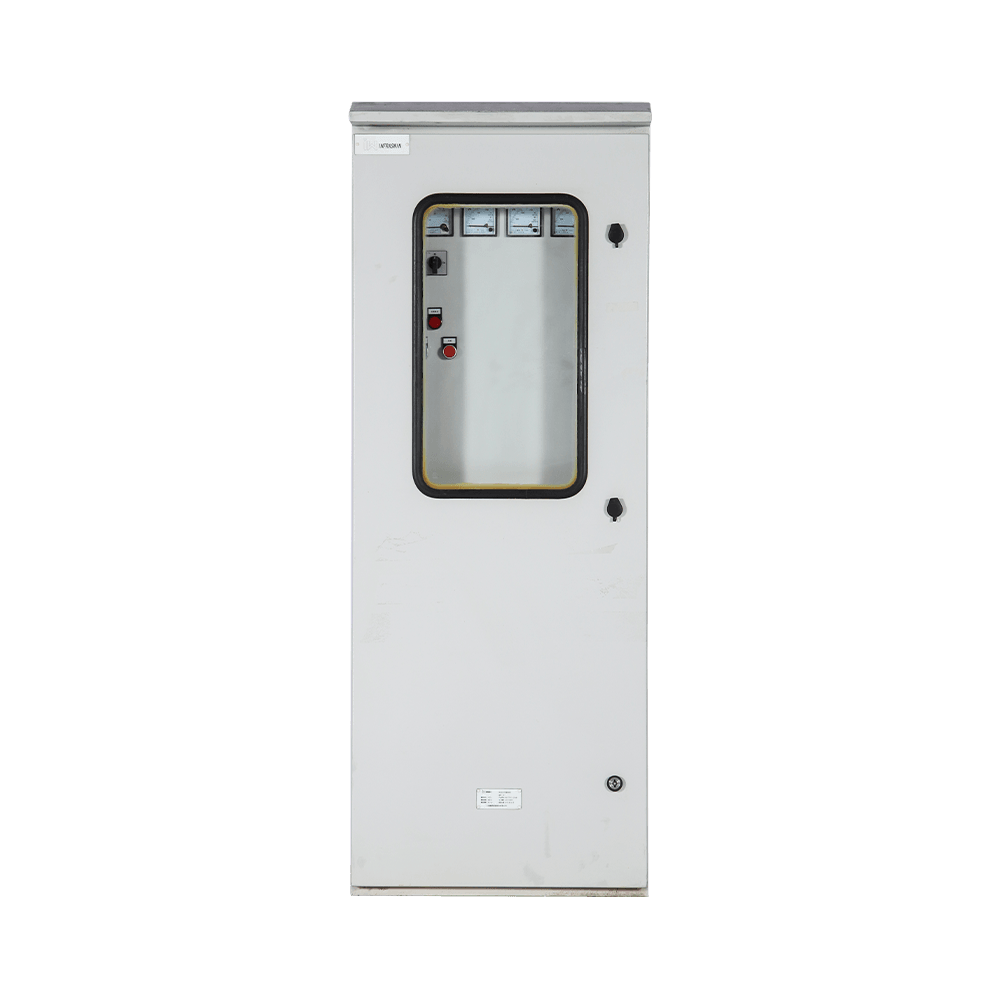

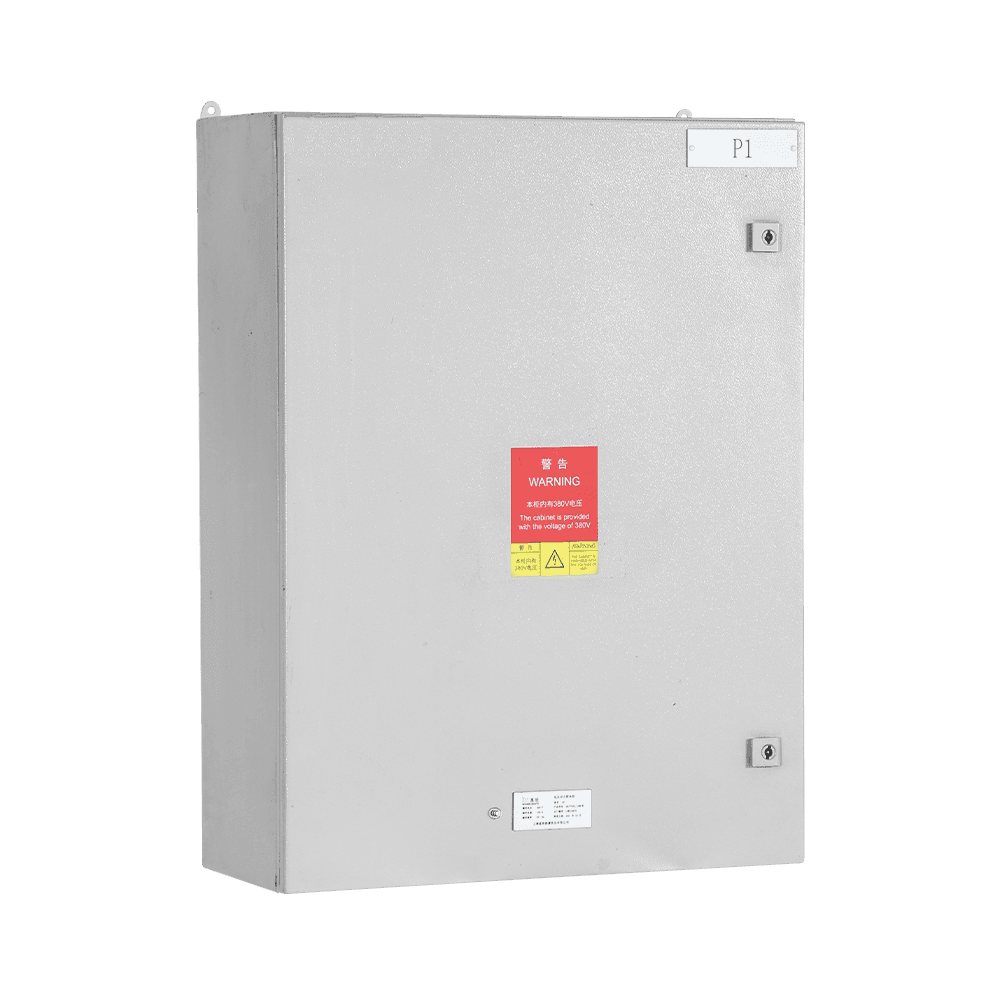

Boîte de distribution de puissance basse tension XF

Convient à la fréquence nominale AC 50 Hz, en AC 400 V et en dessous, le courant nominal ne dépassant pas 630a le système triphasé à quatre fils ou triphasé à cinq fils comme puissance et éclairage basse tension.
Selon les exigences de conception de différentes occasions, il a diverses protections telles que la foudre, la fuite, le court-circuit, la surcharge, la surtension, la sous-tension, etc. et la fonction de commutation automatique de l'alimentation.
Largement utilisé dans les centrales électriques, les sous-stations, les usines, les entreprises minières, les hôtels, les hôpitaux, les immeubles de grande hauteur et d'autres utilisateurs. Selon les besoins des utilisateurs, différents types de disjoncteurs avec différents niveaux de courant peuvent être sélectionnés pour répondre aux besoins des différents utilisateurs.
Contactez-nous Shanghai Infraswin Energy Co., Ltd.
PREV: Appareillage de commutation à basse tension MLS-V NEXT:Panneau de démarrage

Aperçu

Convient à la fréquence nominale AC 50 Hz, en AC 400 V et en dessous, le courant nominal ne dépassant pas 630a le système triphasé à quatre fils ou triphasé à cinq fils comme puissance et éclairage basse tension.
Selon les exigences de conception de différentes occasions, il a diverses protections telles que la foudre, la fuite, le court-circuit, la surcharge, la surtension, la sous-tension, etc. et la fonction de commutation automatique de l'alimentation.
Largement utilisé dans les centrales électriques, les sous-stations, les usines, les entreprises minières, les hôtels, les hôpitaux, les immeubles de grande hauteur et d'autres utilisateurs. Selon les besoins des utilisateurs, différents types de disjoncteurs avec différents niveaux de courant peuvent être sélectionnés pour répondre aux besoins des différents utilisateurs.

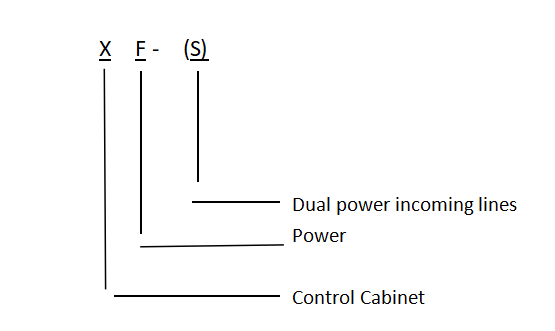

Signification du modèle

Aperçu du produit

Normes de mise en œuvre du produit

GB / T14048.1 Appareillage à basse tension et dispositions générales de contrôle
GB7251.12 Appareillage de commutation à basse tension
IEC60439 Appareillage et contrôle de contrôle basse tension
IEC60364 Installations électriques à basse tension
Classe de protection des enceintes IEC60529 (code IP) (GB4208-1993)
IEC61000-4 "Amendement 1-électromagnétique COMPATIBILITÉ (EMC)".
IEC61000-4 Amendement 1-électromagnétique Compatibilité (EMC) CEI 55011 Équipement de radiofréquence industriel, scientifique et médical (ISM) - Caractéristiques de perturbation électromagnétique-limites de l'interférence électromagnétique (EMI) (GB4208-1993)
EN 55011 "Équipement radio-fréquence industriel, scientifique et médical (ISM) - Caractéristiques de perturbation électromagnétique - Limites et méthodes de mesure".

Caractéristiques structurelles

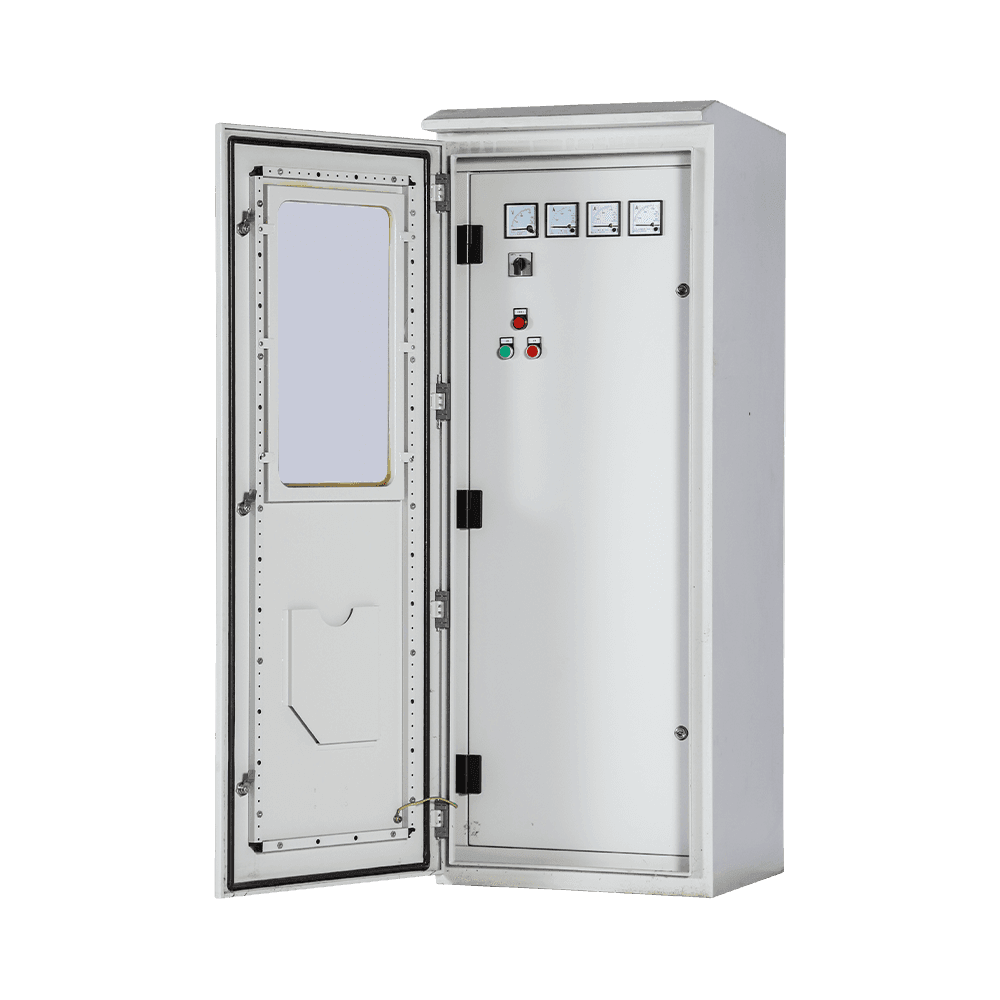

un. La boîte de distribution de puissance à basse tension XF adopte la coque entièrement-métal et la porte de la boîte peut adopter une porte en verre ou une porte métallique. Le mode d'installation de la boîte est de deux types de boîte suspendue et de boîte de sol, la coquille de la boîte suspendue adopte une plaque en acier à froid à froid de 1,5 mm de haute qualité et la coquille de la boîte de sol adopte une plaque en acier à froid de haute qualité 2,0 mm de haute qualité. La boîte est divisée en type d'assemblage ou type de soudage.
B. Adoptant la charnière externe rationalisée (ou charnière interne), le degré d'ouverture de la porte atteint 180 degrés (charnière interne 120 degrés), et un nouveau type de renforcement est utilisé sur la plaque de porte, ce qui améliore considérablement l'espace d'opération et la force de la porte pendant la maintenance.
c. Avant pour les portes simples ou doubles, portes doubles: la couche intérieure de l'unité fonctionnelle de la petite porte de la pièce, la couche extérieure de la porte transparente anti-explosion, belle, luxueuse et a un haut niveau de protection de la coquille.
d. Compact et entièrement testé, entièrement basé sur un concept de conception modulaire. Au cours du processus de conception, toutes les exigences liées à la flexibilité, à la robustesse, à la compacité et à la facilité de maintenance ont été prises en compte pour rendre les boîtes de distribution de puissance basse tension VP adaptées à toute occasion.
e. Le programme primaire de la boîte de distribution de puissance basse tension XF peut être flexible et variable en fonction des différentes applications et peut être utilisé séparément.
h. Grade de protection
Niveau de protection du shell de produit: IP3X, IP31, IP32, IP4X, IP41, IP42, * IP43, * IP44, * IP54, * IP65 Le niveau de protection général du système de dissipation de chaleur adopte la dissipation de chaleur auto-refroidissement de l'air ou le ventilateur; Avec * un niveau de protection plus élevé, doit être considéré pour dissiper la chaleur, la forme de structure peut être utilisée sous la forme d'une porte double, les composants doivent être considérés comme réduisant la capacité.
je. Mode d'entrée et de sortie
La boîte de distribution de puissance basse tension XF peut être en hausse ou en bas dans et hors de la ligne. (La boîte est élargie ou approfondie lorsque la ligne de sortie supérieure est en place).

Paramètres électriques

Tension de fonctionnement nominale: circuit principal 380v, 690v
Circuit auxiliaire: AC220V, AC380V, DC110V, DC220V, DC24V
Tension d'isolation nominale: 690V, 1000V
Tension avec impulsion Impulsion (1,2 / 50 μs): 6 kV
Fréquence nominale Tension de tension: 2500 V, 1 min
Courant de fonctionnement nominal: ≤630a.
Fréquence nominale: 50 Hz, 60 Hz
Dimensions globales

Dimensions globales

Boîte de suspension

Boîte à tomber

H

300/400/500/600/700/800/900/1000/1200

1400/1500/1600/1800/2000/2200

W

300/400/500/600/700/800/1000

400/500/600/700/800/900/1000/1200

D

150/200/250/300/350

300/400 // 500/600/800/1000

Selon les dimensions externes des composants de différentes tailles de capacité, les dimensions externes de la boîte peuvent être composées arbitrairement selon le module. (Module E = 25 mm)

Installation et utilisation
Installation
(1) Les produits de la série de boîtes de suspension sont fixés par le montage arrière des boulons 4-M10 et M8 (voir la figure IT attachée I) et peuvent être installées séparément ou l'installation d'épissage à droite gauche.
(2) Les produits de la série de boîtes de sol utilisant le montage inférieur 4-M12 et M10 (voir figure II attachée) peuvent être installés séparément ou l'installation d'épissage gauche et droite.
(3) Produits de la série de boîtes à plancher tels que le montage mural, il est recommandé que la taille de l'arrière de la boîte du mur ≥ 150 mm.

Dessin de dimension de montage (mm)

Conditions d'utilisation
un. Température ambiante: la température de l'air environnant ne dépasse pas 40 ° C, ne tombe pas en dessous de -5 ° C et ne dépasse pas 35 ° C lorsqu'elle est mesurée en moyenne sur une période de 24 heures.
né Humidité ambiante: l'air est propre et son humidité relative ne dépasse pas 50% à une température de 40 ° C, avec une humidité relative plus grande autorisée à des températures plus basses. Par exemple, 90% à 25 ° C, mais en tenant compte de la possibilité d'une condensation modérée occasionnelle due aux variations de température.
c. La plage de température entre -25 ° C et 55 ° C convient aux processus de transport et de stockage, et 70 ° C peuvent être atteints dans un court laps de temps (≤ 24h).
d. L'altitude ne dépasse pas 2000 mètres. Si la boîte est installée à une altitude plus élevée à 2000 mètres au-dessus du niveau de la mer, l'équipement doit être utilisé à une capacité réduite en conséquence.
e. Niveau de pollution de l'environnement: niveau 3.
f. Si la sélection de certains composants électriques ne peut pas répondre aux conditions de travail ci-dessus, par le fabricant et l'utilisateur pour négocier une solution.
g. Lorsque l'utilisation des conditions et les conditions de travail ci-dessus ne correspondent pas, l'utilisateur au fabricant pour proposer, négocier et résoudre.

Transport et stockage

La boîte de distribution de puissance basse tension XF devrait faire attention aux points suivants pendant le transport et le stockage:
(1) il ne peut pas être inversé, inversé et soumis à des vibrations violentes;
(2) il doit être empêché de pluie, afin de ne pas humidifier le produit;
(3) Ne démontez pas les composants et accessoires électriques.

Informations de commande
Les utilisateurs doivent fournir ou spécifier les informations suivantes lors de la commande:
(1) le numéro de modèle de commande;
(2) diagramme à ligne unique du schéma de circuit principal;
(3) diagramme schématique secondaire;
(4) spécifications détaillées et quantité de composants électriques;
(5) Méthodes d'entrée et de sortie et spécifications de câbles;
(6) Boîte dimensions externes et diagramme de disposition du plan;
