Comment la conception de la barre de bus affecte-t-elle les performances des appareils de commutation basse tension?

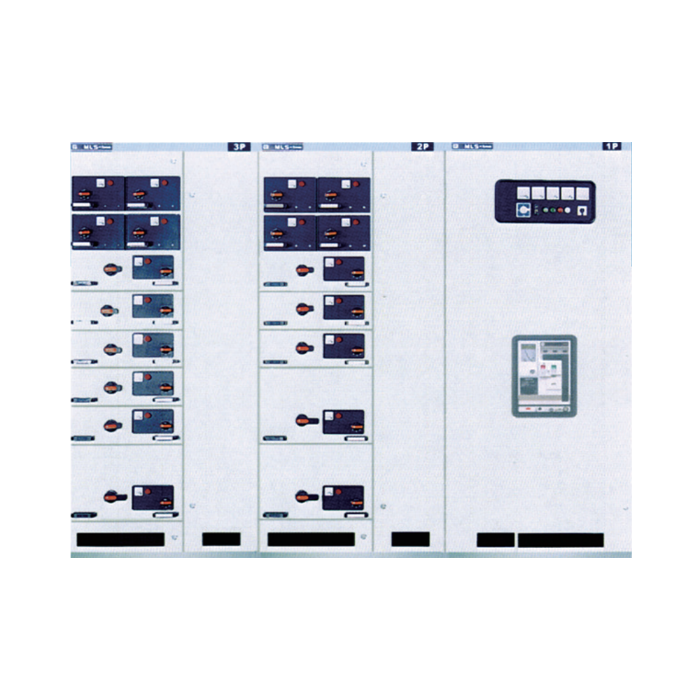

La conception de la barre de bus joue un rôle crucial dans les performances et l'efficacité de Appareillage de basse tension . La conception des barres de bus affecte divers aspects de l'opération d'appareillage de commutation, y compris la capacité de transport du courant, la dissipation de chaleur, le court-circuit de capacité et la fiabilité globale. Explorons comment la conception de la barre de bus a un impact sur ces facteurs:

Capacité de transport en courant:

La zone transversale et le matériau des barres de bus influencent directement leur capacité de transport en courant. Des zones et des matériaux transversaux plus importants avec une conductivité plus élevée (comme le cuivre) permettent un débit de courant plus élevé avec une résistance minimale. Un dimensionnement approprié des barres de bus garantit qu'ils peuvent gérer le courant nominal sans chauffage excessif ni chute de tension.

Dissipation de chaleur:

La conception de la barre de bus affecte la dissipation de la chaleur, ce qui est crucial pour maintenir des températures de fonctionnement sûres. Les facteurs qui influencent la dissipation de la chaleur comprennent:

a) Surface: une augmentation de la surface améliore la dissipation de la chaleur. Les conceptions de barre de bus avec des ailerons ou des structures laminées peuvent améliorer le refroidissement.

B) Matériel: Le cuivre a une meilleure conductivité thermique que l'aluminium, ce qui permet une dissipation de chaleur plus efficace.

C) Ventilation: Un espacement approprié entre les barres de bus et l'inclusion de créneaux de ventilation peut améliorer la circulation de l'air et le refroidissement.

Capacité de support de court-circuit:

La conception de la barre de bus doit résister aux contraintes mécaniques et thermiques dans des conditions de court-circuit. Les facteurs affectant les performances de court-circuit comprennent:

A) Aire transversale: les plus grandes sections transversales offrent une meilleure résistance mécanique et une meilleure capacité thermique.

b) Structure de support: Aide à l'isolateur approprié et à l'aide à la suppression des forces électromagnétiques pendant les conditions de défaut.

c) Résistance au matériau: Le choix du matériau affecte la capacité de la barre de bus à résister aux contraintes mécaniques.

Chute de tension:

La conception des barres de bus a un impact sur la chute de tension à travers le plus grand nombre. La minimisation de la chute de tension est essentielle pour maintenir la qualité de l'énergie. Les facteurs influençant la chute de tension comprennent:

A) Longueur: les courses de barre de bus plus courtes réduisent la chute de tension.

b) Aire transversale: les coupes transversales plus grandes réduisent la résistance et la chute de tension.

c) Conductivité des matériaux: les matériaux de conductivité plus élevés comme le cuivre minimisent la chute de tension.

Coordination d'isolation:

La conception de la barre de bus doit prendre en compte une coordination d'isolation appropriée pour empêcher les flashs et maintenir des dégagements sûrs. Cela comprend:

a) Sélection du matériau d'isolation

b) Creepage et Distances de dégagement

c) les barrières et les haubans de l'isolation

Flexibilité et modularité:

Les conceptions de barres de bus modernes intègrent souvent des composants modulaires et des connexions flexibles pour permettre une installation, une maintenance et une expansion futures plus faciles de l'appareillage de commutation.

Compatibilité électromagnétique (EMC):

La disposition et le blindage des barres de bus peuvent affecter l'interférence électromagnétique (EMI) et la compatibilité électromagnétique. Une bonne conception peut minimiser l'EMI et améliorer les performances globales du système.

Effectif:

Tout en maintenant les normes de performance, la conception de la barre de bus considère également la rentabilité. Cela peut impliquer l'optimisation de l'utilisation des matériaux, la simplification des processus de fabrication et l'équilibrage des performances avec les contraintes économiques.

Facteurs environnementaux:

La conception de la barre de bus doit tenir compte des conditions environnementales telles que l'humidité, les variations de température et l'exposition potentielle aux atmosphères corrosives. Cela influence la sélection des matériaux et les revêtements protecteurs.

Sécurité et accessibilité:

La conception doit faciliter le fonctionnement et l'entretien sûr, y compris une isolation appropriée, un étiquetage clair et l'accessibilité pour l'inspection et les tests.

La conception de la barre de bus est un aspect essentiel des performances de commutation basse tension. Il nécessite un examen attentif des facteurs électriques, thermiques, mécaniques et économiques pour assurer un fonctionnement sûr, fiable et efficace de l'appareillage de commutation. Une bonne conception optimise la capacité de transport en courant, la dissipation de chaleur, la capacité de résolution de court-circuit et les performances globales du système tout en maintenant la rentabilité et la conformité aux normes et réglementations pertinentes.
