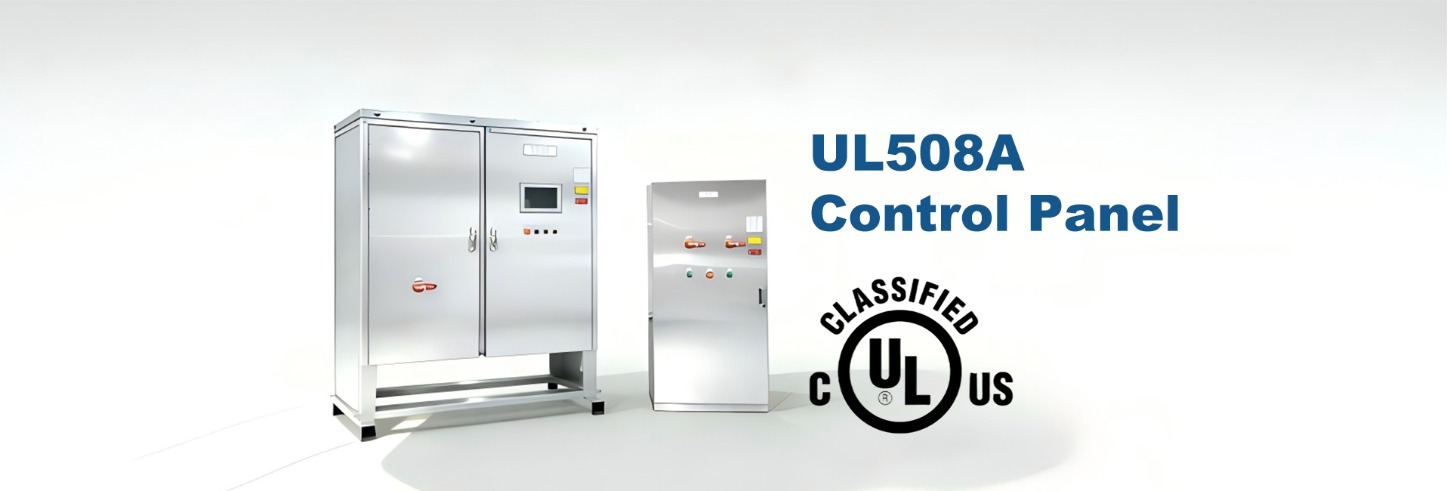

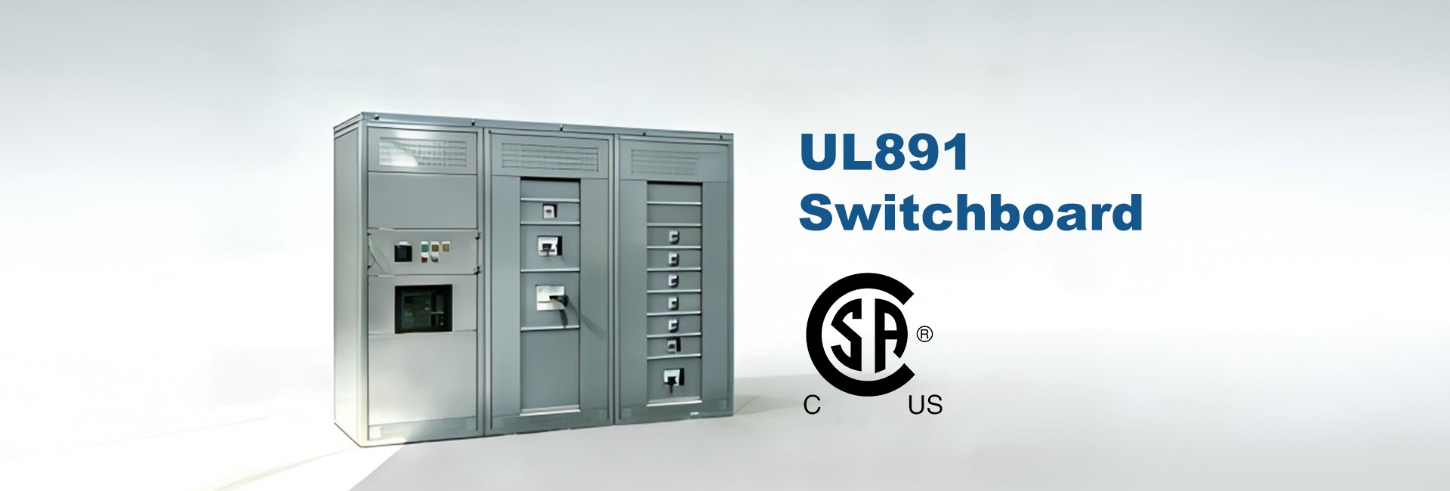

Pour les ingénieurs électriciens, la conception de panneaux de commande industriels (UL508A) et d'appareillages basse tension (UL891) présente un ensemble récurrent de défis techniques et procéduraux complexes. La conformité n'est pas seulement une case à cocher : elle fait partie intégrante de la sécurité, de la fiabilité et de l'accès au marché. Shanghai Jisheng Energy Co., Ltd., grâce à sa vaste expérience de projets dans le secteur de l'énergie et de l'électricité, a développé des méthodologies robustes pour s'adapter efficacement à ces normes. Ce guide aborde les problèmes courants et propose des solutions exploitables tirées d'applications du monde réel.
A. Défis courants et solutions testées sur le terrain
Calculs du courant nominal de court-circuit (SCCR)
Le point douloureux : La détermination du SCCR d'un assemblage, en particulier avec des composants multifournisseurs, reste l'un des aspects les plus sujets aux erreurs et les plus longs de la conformité UL508A.
Solutions éprouvées :
- Appliquez rigoureusement la méthode de notation des séries, en vous assurant que les notations combinées validées sont documentées.
- Utilisez des outils numériques reconnus par UL pour modéliser et vérifier les calculs.
- Comme le démontrent les projets de Shanghai Jisheng Energy, l'intégration de dispositifs de limitation de courant (CLD) peut systématiquement augmenter le SCCR global de l'assemblage.
- Maintenez une trace claire et vérifiable de toutes les évaluations des composants et hypothèses de calcul.
Échecs des tests d’augmentation de la température
Le point douloureux t : Les équipements dépassant les limites de température sous la charge nominale sont une cause fréquente de non-conformité UL891 et de retards dans les projets.
Stratégies efficaces :
- Simulez tôt : effectuez une modélisation thermique pendant la phase de conception pour identifier les points chauds.
- Conception pour le refroidissement : optimisez la disposition pour une convection naturelle ; envisager un refroidissement actif lorsque cela est permis.
- Questions matérielles : les travaux de Shanghai Jisheng Energy sur les systèmes photovoltaïques et de stockage confirment que la sélection de composants et d'isolations dotés de propriétés thermiques supérieures est payante lors des tests.
- Pré-test : effectuez des tests thermiques internes avant l’évaluation officielle.
Coordination de l'isolation et dégagement/ligne de fuite
Le point douloureux : Naviguer dans la matrice des exigences en fonction de la tension, du degré de pollution et du groupe de matériaux est complexe et conduit souvent à une surveillance.
Meilleures pratiques :
- Développer et utiliser des listes de contrôle spécifiques au projet alignées sur les normes UL.
- Référencez les documents d’orientation UL pour les cas limites.
- Une leçon clé de Shanghai Jisheng Energy : Toujours concevoir en fonction du pire scénario de surtension transitoire.
- Effectuer des examens par les pairs axés uniquement sur les chemins d’isolation.
Erreurs de câblage et de terminaison
Le point douloureux : Un dimensionnement incorrect des câbles, des pratiques de regroupement ou des terminaisons non conformes sont des constatations d'audit courantes qui nécessitent des retouches coûteuses.
Conseils de mise en œuvre :
- Dimensionnez les conducteurs en fonction du courant de charge réel, en appliquant tous les facteurs de déclassement pertinents.
- Le protocole QC de Shanghai Jisheng Energy exige le strict respect des valeurs de couple et des méthodes de terminaison spécifiées par le fabricant.
- Créez un « échantillon en or » physique de terminaisons approuvées pour l'atelier.
Lacunes en matière de documentation et d’étiquetage
Le point douloureux : Des plaques signalétiques incomplètes, des manuels d'instructions manquants ou une documentation incohérente peuvent suspendre la certification.
Une solution systématique :
- En suivant le processus de Shanghai Jisheng Energy, initiez les exigences en matière d'étiquetage et de documentation lors de la réunion de lancement.
- Utilisez des modèles pour garantir la cohérence entre les projets.
- Mettez en œuvre une porte Document prêt à être révisé (DRR) avant la soumission.
- Contactez votre ingénieur de terrain UL dès le début pour tout besoin d'étiquetage non standard.
B. Étude de cas industrielle : l’approche intégrée de Shanghai Infraswin Energy
Dans le cadre d'un récent projet de stockage d'énergie lié au réseau nécessitant à la fois les homologations UL508A et UL891, l'équipe de Shanghai Jisheng Energy a réussi à rationaliser la conformité en :
- Adopter une conception modulaire : les sous-ensembles ont été pré-certifiés, simplifiant ainsi l'évaluation de l'assemblage final.
- Tirer parti d'un tableau de bord numérique : un suivi en temps réel pour les certifications des composants, les rapports de test et le contrôle des révisions.
- Co-ingénierie avec les fournisseurs : collaborer avec les principaux fournisseurs sur la conception de l'interface pour pré-valider la conformité.
- Certification à chargement frontal : Implication de l'équipe UL lors de la revue de conception préliminaire (PDR) pour s'aligner sur la stratégie.
C. Optimisation de votre flux de travail de conformité
Pendant la conception :
- Intégrez des points de contrôle d’examen standard dans votre processus de conception par étapes.
- Sélectionnez des composants auprès de fournisseurs qui proposent des packages complets de certification UL.
- Envisagez une architecture modulaire pour isoler et simplifier les périmètres de certification.
Pré-test :
- Réalisez des « audits simulés » et des tests de pré-conformité en interne.
- Assurez-vous que tous les équipements de mesure sont calibrés avec les certificats en vigueur.
- Formez les techniciens de construction au « pourquoi » des étapes d’assemblage critiques.
Travailler avec votre organisme de certification :
- Planifiez une conférence préalable à la candidature pour discuter d'aspects nouveaux ou complexes.
- Soyez transparent sur les délais et les obstacles potentiels.
- Comme le conseille Shanghai Jisheng Energy, considérez l'ingénieur UL comme un partenaire collaboratif pour obtenir un produit sûr et conforme.
Naviguer entre les normes UL508A et UL891 est plus qu'un obstacle réglementaire : c'est une discipline qui, une fois maîtrisée, améliore la qualité des produits, la sécurité et la confiance des clients. L'expérience d'entreprises comme Shanghai Jisheng Energy Co., Ltd. illustre qu'une approche proactive, systématique et collaborative transforme la conformité d'un centre de coûts en un marqueur d'excellence en ingénierie. En adoptant ces stratégies pratiques, les ingénieurs électriciens peuvent proposer des conceptions supérieures et certifiables avec une prévisibilité et une efficacité accrues.
