Prévention des incendies électriques et des temps d'arrêt : une analyse approfondie de la conception de sécurité des appareillages de commutation basse tension UL891

Philosophie de sécurité des appareillages basse tension UL891

Dans les installations critiques telles que les centres de données et les usines de fabrication, les appareillages basse tension distribuent et gèrent l’énergie électrique. Un seul défaut de conception peut entraîner des incendies catastrophiques ou une défaillance du système. La norme UL891, développée au fil des décennies en Amérique du Nord, établit la référence mondiale en matière de sécurité, fondée sur les principes de défense active et tolérance aux pannes systémique .

I. Défense active contre les défauts d'arc

Plutôt que de compter uniquement sur l'isolation, UL891 met l'accent sur confinement de l'arc et réponse rapide , en partant du principe que des défauts d’arc peuvent se produire et se produiront.

Ségrégation interne avec barrières en acier

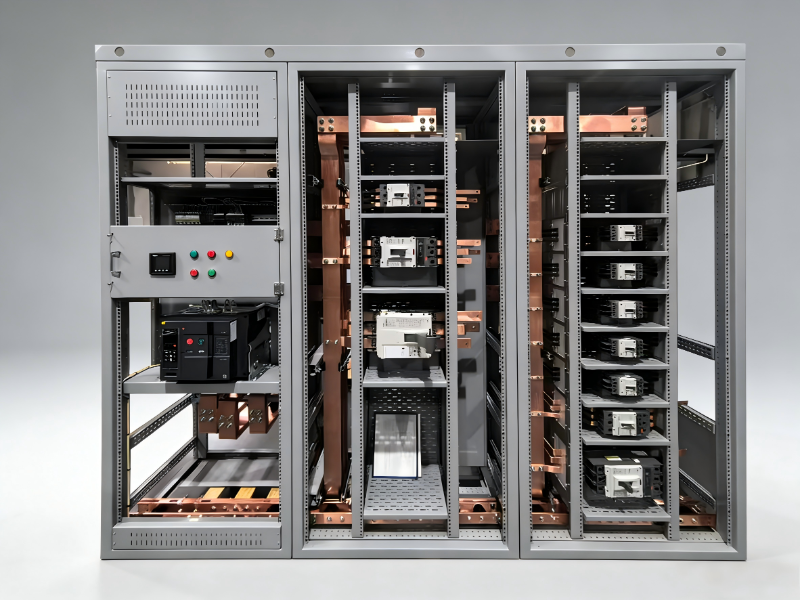

Des barrières en acier mises à la terre séparent les compartiments des jeux de barres, des disjoncteurs, des câbles et des commetes, offrant ainsi une isolation physique et thermique.

• Empêche la propagation des défauts entre les compartiments.
• Comprend des évents de décompression pour éloigner le souffle de l'arc du personnel.
• L'intégrité de la barrière est validée dans des conditions extrêmes.

Systèmes de protection contre les arcs électriques

Capteurs de lumière à arc ultra-rapides ( <1ms réponse) combinée à la détection de surintensité peut déclencher le système dans 5 à 8 ms —beaucoup plus rapide qu'une protection conventionnelle—coupant la puissance avant que l'énergie n'atteigne des niveaux destructeurs.

II. Tolérance aux pannes du système

La sécurité dépend de la conception globale du système et non de composants individuels.

1. Déclassement des composants

Les principaux éléments porteurs de courant tels que les jeux de barres et les connexions doivent avoir capacité réelle plus élevée que leur valeur nominale, offrant ainsi une protection contre le vieillissement, les connexions desserrées ou les charges inattendues.

2. Assurer la fiabilité de la connexion

Fini 40% des pannes proviennent des points de connexion. UL891 applique :

• Tests de cyclage thermique dynamique pour simuler des années de fonctionnement.
• Compatibilité des matériaux et protection contre la corrosion spécifications pour éviter toute dégradation.

III. Validation par des tests

UL891 s'appuie sur des tests de type rigoureux qui simulent les pires conditions de défaut.

Test de résistance aux courts-circuits

Vérifie l’intégrité structurelle sous des forces électromagnétiques élevées, garantissant l’absence de déformation ou de défaillance dangereuse du boîtier.

Test d'augmentation de la température

Identifie les points faibles thermiques en surveillant les températures aux endroits critiques pendant un fonctionnement à courant nominal soutenu.

Test de défaut d'arc interne

La validation la plus exigeante, évaluant :

• Confinement des flammes et des fragments.
• Intégrité des portes et des panneaux.
• Fonctionnement correct des dispositifs de décompression.
• Protection des compartiments adjacents.

UL891 représente plus que la conformité : elle incarne une culture d’anticipation des échecs et de conception pour la résilience. Le choix d'un appareillage conforme à la norme UL891 est une décision stratégique pour continuité opérationnelle et sécurité du personnel , construisant une barrière essentielle contre les incendies électriques et les pannes du système.
